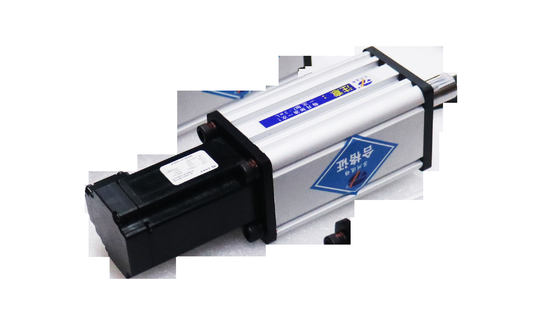

50~1200mm άμεση σύνδεση / ζώνη σύνδεση σερβο ηλεκτρικό κύλινδρο, υλικό κράματος αλουμινίου όμορφο και ελαφρύ
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | TJ |
| Πιστοποίηση | ISO9001:2008,CE |
| Αριθμό μοντέλου | TJE135 |
| Ποσότητα παραγγελίας min | 1 η/υ |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | εξωτερική συσκευασία: χαρτοκιβώτιο ή μη ξύλινο κιβώτιο συσκευασία μαξιλαριών: Αφρός EPE |
| Χρόνος παράδοσης | 3-4 εβδομάδες |
| Όροι πληρωμής | T/T, πληρωμή 30% εκ των προτέρων, 70% πριν από την παράδοση |
| Δυνατότητα προσφοράς | 800 pcs ανά μήνα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Υλικό | Αλουμίνιο | Χρώμα | πρότυπα: το μπλε ναυτικό &silvery, άλλα μπορεί να προσαρμοστεί |
|---|---|---|---|
| ΓΙΑΡΙΑ | μέχρι 500mm/s | Επαναληψιμότητα | ±0,01 mm |
| Εγκεφαλικό | 50~1200mm | δύναμη παραγωγής | μέχρι 50KN |
| τύπος σύνδεσης μηχανών | γραμμικός/παράλληλος | εσωτερικό anti-rotation | Με/χωρίς |
| Στρογγυλομόλυβδος | 10,20,50mm | τύπος σύνδεσης φορτίων | αρσενικό, θηλυκό, u-μπουλόνι, επικεφαλής άρθρωση σφαιρών και προσαρμοσμένος |
| Επισημαίνω | electric cylinder actuators,electric cylinder linear actuator |
||
Περιγραφή προϊόντων
1Ορισμός μοντέλου προϊόντος
εικόνες
Παράδειγμα: TJE075 S100 Β R 05 Α Μ Γ 2 P11 Ο/Κ Α/Π
|
TJE075 ∆ημοσίευση αριθ.
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 ∆ιαδικαιωτικό χτύπημα
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
Β ∆ύο τύποι βιδών
Α: Στροφή Acme Β: Στροφή μπάλας Γ:Στροφή κυλίνδρου |
R·Αντί-στροφή
Ρ: Με T:Χωρίς ((TJE040 πάντα χωρίς αυτή τη λειτουργία) |
|
05Προβολέας
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 χιλιοστά TJE095:4, 5, 6, 8, 10, 25 χιλιοστά TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
A ∆ύο τύποι
Β: Παράλληλα |
|
Τύπος τοποθέτησης κυλίνδρου
M1:Δύο πλευρικές τοποθεσίες M2:Προσαρμογή με πλευρική στροφή M3:Εγκατάσταση εμπρόσθιας φλάντζας M4:Στήριξη πίσω φλάντζας M5:Στήριξη οπίσθιας σχισμής M6:Στήριξη πίσω άξονα MX: Προσαρμοσμένο |
C ∆ύναμη σύνδεσης φορτίου
C1:Αρσενικό C2:Γυναίκα C3:U-bolt C4:Χάντζελ της κεφαλής της μπάλας CX: Προσαρμοσμένο |
|
Αριθμός των διακόπτες ορίου
(Η προεπιλογή είναι κανονικά ανοιχτός διακόπτης NPN) |
Ο/C ∆ιακόπτες περιορισμού
Ο:Κανονικά ανοιχτό Γ: Κανονικά κοντά |
|
N/P·Τύπος αισθητήρα
N:NPN P:PNP |
| Ρυθμιστής πλέγματος + αισθητήρας δύναμης |
|
Αισθητήρας δύναμης: 1 4-20mA 2 0-10V Διοικητής πλέγματος: 1 TTL 24V 2 RS422 (διαφορά 5V) |
|
Αν λείπει το κομμάτι, σημαίνει ότι δεν υπάρχει κανόνας πλέγματος ή αισθητήρας δύναμης. P01:Μόνο με κανόνα πλέγματος TTL(24V) Π10:Μόνο με ράβδο 4-20mA |
Σημείωση:
1)Για να εξασφαλιστεί η αποτελεσματική κίνηση, πρέπει να διατηρηθεί 5 mm χώρος στις δύο άκρες.
2) Ο αισθητήρας δεν μπορούσε να τοποθετηθεί στην ίδια πλευρά του κινητήρα όταν ο κινητήρας είναι παράλληλος.
2Οδηγία επιλογής ηλεκτρικού κυλίνδρου
πίνακες
3. Κατάλογος περιφερειακών εξαρτημάτων
| Ονομασία | Ερμηνεία |
| 1- HNC/CRHNC Μέρος στερέωσης ποδιού | Όταν ο κινητήρας είναι τοποθετημένος παράλληλα, αυτό το μέρος χρησιμοποιείται για την εγκατάσταση των ρουλεμάντων και των καπάκων των τερμάτων του μειωτή. |
| 2- FNC/CRFNG Μέρος τοποθέτησης φλάντζης | Όταν ο κινητήρας είναι τοποθετημένος παράλληλα, αυτό το μέρος χρησιμοποιείται για την εγκατάσταση των ρουλεμάντων και των καπάκων των τερμάτων του μειωτή. |
| 3- ZNCF/CRZNG Μέρος τοποθέτησης τροναρίου | Όταν ο κινητήρας είναι τοποθετημένος παράλληλα, αυτό το μέρος χρησιμοποιείται για την εγκατάσταση των ρουλεμάντων και των καπάκων των τερμάτων του μειωτή. |
| 4 - Λεκάνιο τροχιάς LNZG/CRLNZG | Για το στρογγυλό που τοποθετείται στο μπλοκ του κύλινδρου. |
| 5- SNC Δύο λαβήματα διαχωρισμού | Για τον κινητήρα τοποθετημένο παράλληλα. |
| 6- LSNG Σφαιρικό ρυμουλκούμενο διαχωρισμού μενταγιόν | Για τον κινητήρα τοποθετημένο παράλληλα, με σφαιρικό ρουλέν. |
| 7- LSNSG Σφαιρικό ρυμουλκούμενο διαχωρισμού μενταγιόν | Για τον κινητήρα τοποθετημένο παράλληλα, με σφαιρικό ρουλεμάν, σύνθεση συγκόλλησης. |
| 8- SNCS Μέρος στερέωσης διπλής σχισμής | Για τον κινητήρα τοποθετημένο παράλληλα, με σφαιρικό ρουλέν. |
| 9- LBG Δύο σχισμές | Για τον κινητήρα τοποθετημένο παράλληλα, με σφαιρικό ρουλέν. |
| Αγ- Μέρος τοποθέτησης διπλής διαχωριστικής | Για τον κινητήρα τοποθετημένο παράλληλα. |
| αΑ- Μέρος τοποθέτησης διπλής σχισμής | Για τον κινητήρα τοποθετημένο παράλληλα, με σφαιρικό ρουλέν. |
| aB- Μέρος τοποθέτησης διπλής σχισμής | Για τον κινητήρα τοποθετημένο παράλληλα. |
| αC- Κλιβίσιμο ρουλεμάν | Για τον κινητήρα τοποθετημένο παράλληλα. |
| αD- Σφαιρική μάντηλα Clevis | Για τον κινητήρα τοποθετημένο παράλληλα, με σφαιρικό ρουλέν. |
| αE- Λεκάνιο τροχιάς | Αν ο κινητήρας είναι τοποθετημένος παράλληλα, η θέση τοποθέτησης δεν μπορεί να είναι κοντά στον κινητήρα. |
| aF- Μέρος τοποθέτησης ποδιού | Για τον κινητήρα που τοποθετείται αξιακά. |
| aG- Συνεχές ρουλεμάν | Με σφαιρικό ρουλεμάν. |
| aH- Φλάντζης σύνδεσης | Για την αντιστάθμιση της ακτινικής απόκλισης. |
| Δύο διαχωρισμοί | Για την ταλάντευση του κυλίνδρου σε ένα αεροπλάνο. |
| bJ- Μέρος σύνδεσης | Για την αντιστάθμιση των ακτινοβολικών και γωνιακών αποκλίσεων. |
| βA- Σφαιρικό ρυμουλκούμενο διαχωρισμού μενταγιόν με ορθή γωνία | Για κοινό ρουλεμάν. |
| βB- διπλή σχισμή | Για την εγκατάσταση κυλίνδρων. |
| βC- Μονάδα καθοδήγησης | Αποτρέψτε τη στροφή του κυλίνδρου υπό υψηλή ροπή |
| bD- Διακόπτες εγγύτητας | Για τη δοκιμή της θέσης, μπορεί να ενσωματωθεί στην θέση τοποθέτησης αισθητήρα. |
| bE- Κάλυψη τρύπας | Για να εμποδίζει την είσοδο σκόνης. |
| bF- Συστατικά παράλληλης εγκατάστασης | Για τον κινητήρα τοποθετημένο παράλληλα. |
| bG- Συστατικά της άξιας εγκατάστασης | Για τον κινητήρα που τοποθετείται αξιακά. |
4Εφαρμογές
★ Στρατιωτικός εξοπλισμός:ραντάρ, ανθεκτικός πυραύλος, πλατφόρμα οπλισμού, ειδικός εξοπλισμός και άλλα πολεμικά πλοία και αεροσκάφη, άνοιξη, ρύθμιση ύψους καθίσματος, σύστημα παρακολούθησης όπλων, ενεργοποιητής,πειραματική υποστήριξη ανύψωσης, ρυθμίσεις δράσης υψηλής και χαμηλής κατεύθυνσης του πυροβολικού του τανκ, την ώθηση του καυσίμου πυραύλου, το άνοιγμα της πόρτας του φούρνου κλπ.
★ Ειδικός εξοπλισμός:παραγωγική γραμμή βιομηχανικής αυτοματοποίησης, γραμμή συναρμολόγησης, μεταφορά υλικοτεχνικής μεταφοράς, πλατφόρμα ανύψωσης, έλεγχος εκτόξευσης, έλεγχος βαλβίδων, χειριστή συντεταγμένων,Μηχανολογικό εξοπλισμό CT μαχαίρι Kama, βιομηχανία τροφίμων και φαρμάκων, μηχανήματα CNC, μηχανή συσκευασίας βιομηχανίας, ηλεκτρονικός τύπος αυτοκινήτων, μηχανή περιτύλιξης κλωστοϋφαντουργικών συσκευών, ρύθμιση θέσης πριόντων, σφίξιμο, τρύπηση,τοποθέτηση.
★ Πειραματικός εξοπλισμός: πλατφόρμα προσομοίωσης, δοκιμαστική θέση, μηχανή κυμάτων, εξοπλισμός δοκιμών κλπ.
Αυτός ο τύπος είναι ιδιαίτερα κατάλληλος για:
Σερβοπρέσο, γραμμή παραγωγής συναρμολόγησης κινητήρα και μπορείτε επίσης να αγοράσετε μαζί το λογισμικό μας για σερβοπρέσο.
