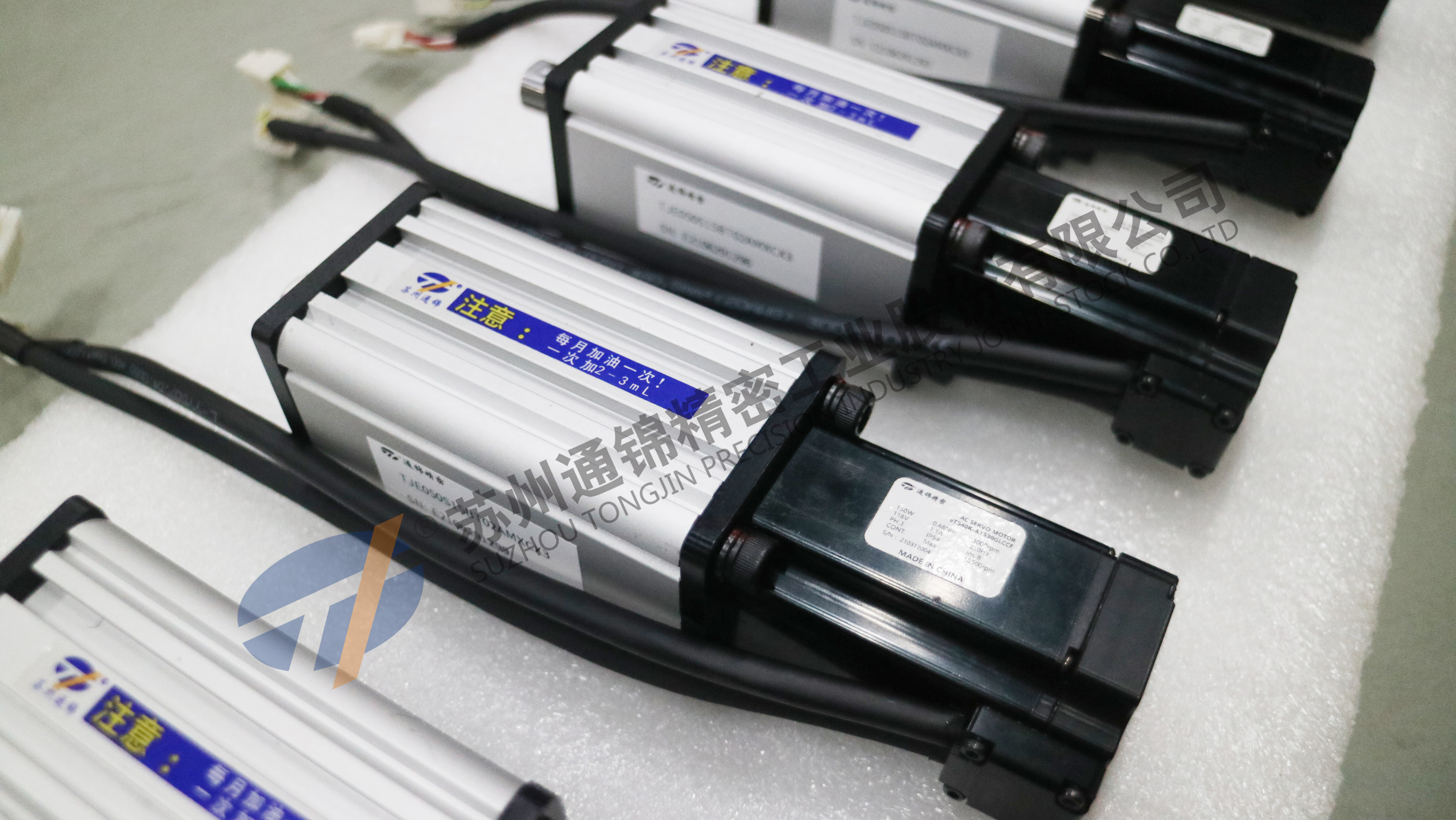

220V συμπαγή δομή μικροεπιχειρησιακός ηλεκτρικός κύλινδρος για ρύθμιση ύψους καθίσματος
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | TJ |
| Πιστοποίηση | ISO9001:2008,CE |
| Αριθμό μοντέλου | TJE040 |
| Ποσότητα παραγγελίας min | PC 1 |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | εξωτερική συσκευασία: χαρτοκιβώτιο ή μη ξύλινο κιβώτιο συσκευασία μαξιλαριών: Αφρός EPE |
| Χρόνος παράδοσης | 3-4 εβδομάδες |
| Όροι πληρωμής | T/T, πληρωμή 30% εκ των προτέρων, 70% πριν από την παράδοση |
| Δυνατότητα προσφοράς | 800 PC το μήνα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Υλικό | Αλουμίνιο | Χρώμα | πρότυπα: το μπλε ναυτικό &silvery, άλλα μπορεί να προσαρμοστεί |
|---|---|---|---|
| ΓΙΑΡΙΑ | έως 200 mm/s | Επαναληψιμότητα | ±0,01 mm |
| Εγκεφαλικό | 50~200mm | δύναμη παραγωγής | έως 0,65KN |
| τύπος σύνδεσης μηχανών | γραμμικός/παράλληλος | εσωτερικό anti-rotation | Με/χωρίς |
| Στρογγυλομόλυβδος | 4 χιλιοστά | τύπος σύνδεσης φορτίων | Προσαρμοσμένο |
| Επισημαίνω | Σύνθετη δομή Υπηρετικός ηλεκτρικός κύλινδρος,220V Υπηρετικός ηλεκτρικός κύλινδρος |
||
Περιγραφή προϊόντων
220V συμπαγή δομή μικροεπιχειρησιακός ηλεκτρικός κύλινδρος για ρύθμιση ύψους καθίσματος
1. Αρχή λειτουργίας
Ο ηλεκτρικός κύλινδρος είναι μια γραμμική κίνηση που μετατρέπει την περιστρεφόμενη κίνηση του κινητήρα στην ράβδο ώθησης μέσω της περιστρεφόμενης κίνησης της βίδες και του ζεύγους βιδών.
Με τη χρήση των χαρακτηριστικών ελέγχου κλειστού κυκλώματος του κινητήρα servo, ο ακριβής έλεγχος της ώθησης, της ταχύτητας και της θέσης μπορεί να πραγματοποιηθεί εύκολα,και το πρόγραμμα μπορεί να πραγματοποιηθεί χρησιμοποιώντας σύγχρονη τεχνολογία ελέγχου κίνησης, τεχνολογία αριθμητικού ελέγχου και τεχνολογία λεωφορείου (δίκτυου).μπορεί να συνειδητοποιήσει την ακριβή έλεγχο κίνησης που κύλινδρο και υδραυλική κίνηση κύλινδρο δεν μπορεί να συνειδητοποιήσει.
2Ορισμός μοντέλου προϊόντος
Παράδειγμα: TJE075 S100 Β R 05 Α Μ Γ 2 P11 Ο/Κ Α/Π
|
TJE075 ∆ημοσίευση αριθ.
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 ∆ιαδικαιωτικό χτύπημα
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
Β ∆ύο τύποι βιδών
Α: Στροφή Acme Β: Στροφή μπάλας Γ:Στροφή κυλίνδρου |
R·Αντί-στροφή
Ρ: Με T:Χωρίς ((TJE040 πάντα χωρίς αυτή τη λειτουργία) |
|
05Προβολέας
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 χιλιοστά TJE095:4, 5, 6, 8, 10, 25 χιλιοστά TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
A ∆ύο τύποι
Β: Παράλληλα |
|
Τύπος τοποθέτησης κυλίνδρου
M1:Δύο πλευρικές τοποθεσίες M2:Προσαρμογή με πλευρική στροφή M3:Εγκατάσταση εμπρόσθιας φλάντζας M4:Στήριξη πίσω φλάντζας M5:Στήριξη οπίσθιας σχισμής M6:Στήριξη πίσω άξονα MX: Προσαρμοσμένο |
C ∆ύναμη σύνδεσης φορτίου
C1:Αρσενικό C2:Γυναίκα C3:U-bolt C4:Χάντζελ της κεφαλής της μπάλας CX: Προσαρμοσμένο |
|
Αριθμός των διακόπτες ορίου
(Η προεπιλογή είναι κανονικά ανοιχτός διακόπτης NPN) |
Ο/C ∆ιακόπτες περιορισμού
Ο:Κανονικά ανοιχτό Γ: Κανονικά κοντά |
|
N/P·Τύπος αισθητήρα
N:NPN P:PNP |
| Ρυθμιστής πλέγματος + αισθητήρας δύναμης |
|
Αισθητήρας δύναμης: 1 4-20mA 2 0-10V Διοικητής πλέγματος: 1 TTL 24V 2 RS422 (διαφορά 5V) |
|
Αν λείπει το κομμάτι, σημαίνει ότι δεν υπάρχει κανόνας πλέγματος ή αισθητήρας δύναμης. P01:Μόνο με κανόνα πλέγματος TTL(24V) Π10:Μόνο με ράβδο 4-20mA |
Σημείωση:
1) Για να διασφαλιστεί η αποτελεσματική κίνηση, πρέπει να διατηρηθεί χώρος 5 mm μεταξύ των δύο άκρων.
2) Ο αισθητήρας δεν μπορούσε να τοποθετηθεί στην ίδια πλευρά του κινητήρα όταν ο κινητήρας είναι παράλληλος.
2Ηλεκτρική ροπή κίνησης σερβοκύλινδρου και
πίνακας επιλογής ισχύος
| Σύνδεση κινητήρα | Παράλληλη (οδήγηση με ζώνη) | ||||||||
| Ποσοστό μείωσης | 1 | 1.5 | 3 | 5 | |||||
| Στροφή μολύβδου | [μμ] | 4 | |||||||
| Δύναμη κινητήρα | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| Δοκιμαστική ροπή κινητήρα | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Καθορισμένη ταχύτητα του κινητήρα | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Δυναμική ονομαστικής ισχύος κυλίνδρου | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Μέγιστη δύναμη κυλίνδρου | [KN] | 0.65 | |||||||
| Ταχύτητα κύλινδρος | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
| Τραπέζι επιλογής ροπής και ισχύος για την ηλεκτρική κίνηση σερβοκύλινδρων της σειράς TJE040 | |||||||||
| Σύνδεση κινητήρα | Γραμμική (άμεση κίνηση ζεύξης) | ||||||||
| Ποσοστό μείωσης | 1 | 1.5 | 3 | 5 | |||||
| Στροφή μολύβδου | [μμ] | 4 | |||||||
| Δύναμη κινητήρα | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| Δοκιμαστική ροπή κινητήρα | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Καθορισμένη ταχύτητα του κινητήρα | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Δυναμική ονομαστικής ισχύος κυλίνδρου | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Μέγιστη δύναμη κυλίνδρου | [KN] | 0.65 | |||||||
| Ταχύτητα κύλινδρος | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
3Εφαρμογές
★ Στρατιωτικός εξοπλισμός:ραντάρ, ανθεκτικός πυραύλος, πλατφόρμα οπλισμού, ειδικός εξοπλισμός και άλλα πολεμικά πλοία και αεροσκάφη, άνοιξη, ρύθμιση ύψους καθίσματος, σύστημα παρακολούθησης όπλων, ενεργοποιητής,πειραματική υποστήριξη ανύψωσης, ρυθμίσεις δράσης υψηλής και χαμηλής κατεύθυνσης του πυροβολικού του τανκ, την ώθηση του καυσίμου πυραύλου, το άνοιγμα της πόρτας του φούρνου κλπ.
★ Ειδικός εξοπλισμός:παραγωγική γραμμή βιομηχανικής αυτοματοποίησης, γραμμή συναρμολόγησης, μεταφορά υλικοτεχνικής μεταφοράς, πλατφόρμα ανύψωσης, έλεγχος εκτόξευσης, έλεγχος βαλβίδων, χειριστή συντεταγμένων,Μηχανολογικό εξοπλισμό CT μαχαίρι Kama, βιομηχανία τροφίμων και φαρμάκων, μηχανήματα CNC, μηχανή συσκευασίας βιομηχανίας, ηλεκτρονικός τύπος αυτοκινήτων, μηχανή περιτύλιξης κλωστοϋφαντουργικών συσκευών, ρύθμιση θέσης πριόντων, σφίξιμο, τρύπηση,τοποθέτηση.
★ Πειραματικός εξοπλισμός: πλατφόρμα προσομοίωσης, δοκιμαστική θέση, μηχανή κυμάτων, εξοπλισμός δοκιμών κλπ.
Αυτός ο τύπος είναι ιδιαίτερα κατάλληλος για:
Η βιομηχανία τροφίμων (σε σύγκριση με τηνΥδραυλικός κύλινδρος και πνευματικός κύλινδρος, είναι πολύ καθαρότερος.).
4Γιατί να επιλέξεις εμάς;
| 1.Συγκεντρωμένη δομή και μικρές διαστάσεις. |
| 2Υψηλή ακαμψία, χαμηλή αδράνεια και γρήγορη απόκριση. |
| 3Υψηλή αξιοπιστία και μακρά διάρκεια ζωής. |
| 4- εξοικονόμηση ενέργειας και λιγότερο θόρυβο. |
| 5.Εύκολη συναρμολόγηση και χρήση, απλή συντήρηση. |
| 6Ένα έτος εγγύηση ποιότητας, δια βίου συντήρηση. |
