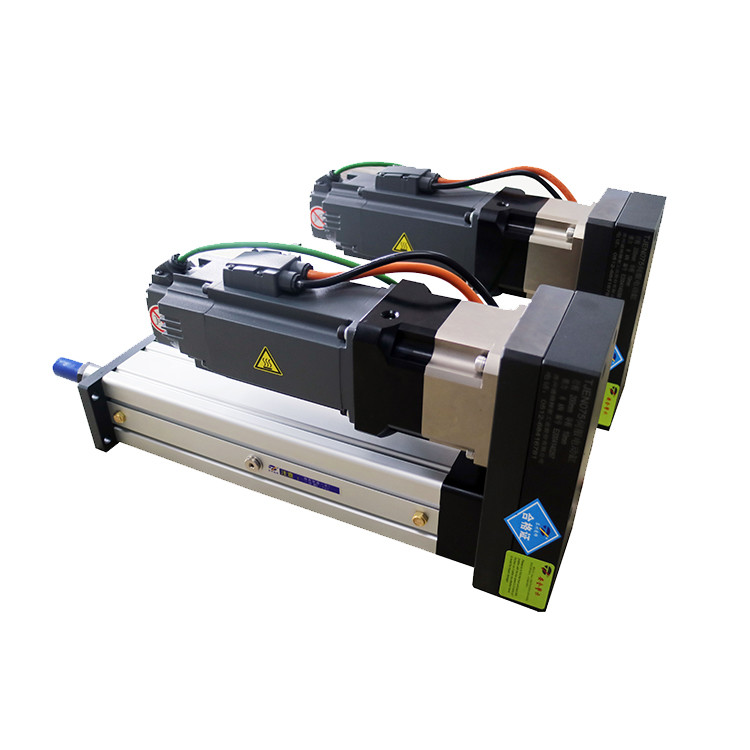

TJE040 Γραμμικός / αναδιπλούμενος ηλεκτρικός κύλινδρος TJE 040
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | TJ |
| Πιστοποίηση | ISO9001:2008,CE |
| Αριθμό μοντέλου | TJE040 |
| Ποσότητα παραγγελίας min | 1 τεμάχιο |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Εξωτερική συσκευασία:καρτόνι ή μη ξύλινο κουτί, συσκευασία μαξιλαριού: αφρός EPE |
| Χρόνος παράδοσης | 3-4 εβδομάδες |
| Όροι πληρωμής | T/T, πληρωμή 30% εκ των προτέρων, 70% πριν από την παράδοση |
| Δυνατότητα προσφοράς | 800 PC το μήνα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Υλικό | Αλουμίνιο | Χρώμα | πρότυπα: το μπλε ναυτικό &silvery, άλλα μπορεί να προσαρμοστεί |
|---|---|---|---|
| ΓΙΑΡΙΑ | έως 300 mm/s | Επαναληψιμότητα | ±0,01 mm |
| Εγκεφαλικό | 50 ~ 3000 mm | δύναμη παραγωγής | μέχρι 100KN |
| τύπος σύνδεσης μηχανών | γραμμικός/παράλληλος | εσωτερικό anti-rotation | Με/χωρίς |
| Στρογγυλομόλυβδος | 10,20 mm | τύπος σύνδεσης φορτίων | αρσενικό, θηλυκό, u-μπουλόνι, επικεφαλής άρθρωση σφαιρών και προσαρμοσμένος |
| Επισημαίνω | TJE040 Ηλεκτρική φιάλη,Επικεφαλίδα ηλεκτρικού κυλίνδρου,TJE040 Γραμμική ηλεκτρική φιάλη |
||
Περιγραφή προϊόντων
1.ΟΠραγματικήΠΑρχή
Ονομασία προϊόντος Σερβοηλεκτρικός κύλινδρος αριθμός μοντέλου TJE040
Κατασκευαστής TONGJIN PRECISION Χρώμα προϊόντος όπως φαίνεται
Τύπος προϊόντος Εγχειρίδιο/Αυτοματοποιημένο Αν πρέπει να προσαρμοστεί Προσαρμόσιμο
2Ορισμός μοντέλου προϊόντος
Παράδειγμα:TJER220 S800 Β R 05 Α Μ Γ 20 05 0 P11 Ο/Κ Α/Π
|
TJER220ΕπικεφαλήςΑριθμός σειράς.
TJER190 TJER220 TJER250 |
S800 ̇Αποτελεσματικό εγκεφαλικό
TJER160:50~1500mm TJER190:50~2000mm ΤJER220:50~2500mm TJER250:50~3000mm |
ΒΤύπος βίδες
Β: Στροφή μπάλας Γ:Στροφή κυλίνδρου |
|
R ∆Αντιστροφή
Τ: Χωρίς |
05ΕπικεφαλήςΣτροφή μολύβδου TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
ΑΤύπος τοποθέτησης κινητήρα Β: Παράλληλα |
|
ΜΕπικεφαλήςΤύπος τοποθέτησης κυλίνδρου
M1:Δύο πλευρικές τοποθεσίες M2:Προσαρμογή με πλευρική στροφή M3:Εγκατάσταση εμπρόσθιας φλάντζας M4:Στήριξη πίσω φλάντζας M5:Στήριξη οπίσθιας σχισμής M6:Στήριξη πίσω άξονα MX: Προσαρμοσμένο
|
ΓΑφορτίοΓΕναρμόνισηΤύπος
C1:Αρσενικό C2:Γυναίκα C3:U-bolt C4:Χάντζελ της κεφαλής της μπάλας CX: Προσαρμοσμένο |
20ΕπικεφαλήςΔύναμη
01100W 02200W 04400W 08:750W 101000W 202000W 30Δύο χιλιάδες W |
|
05 ̇Ποσοστό μείωσης
05Πέντε προς ένα. 10Δέκα προς ένα. 20Είκοσι προς ένα. |
2ΑριθμόςΟfΑμιμηθείτεSμάγισσες
(Η προεπιλογή είναι κανονικά ανοιχτός διακόπτης NPN) |
Ο/ΚΕπικεφαλήςΠεριορισμός διακόπτες
Ο:Κανονικά ανοιχτό Γ: Κανονικά κοντά
|
|
Α/ΠΕπικεφαλήςΤύπος αισθητήρα
N:NPN P:PNP |
Σημείωση:
1Για να εξασφαλιστεί η αποτελεσματική κίνηση, πρέπει να διατηρηθεί 5 mm χώρος στις δύο άκρες.
2Ο αισθητήρας δεν μπορούσε να τοποθετηθεί στην ίδια πλευρά του κινητήρα όταν ο κινητήρας είναι παράλληλος.
3Ηλεκτρική τροχιά κίνησης σεροκύλινδρου
|
Προδιαγραφές βίδες |
1204 | |
|
Τυποποιημένη ονομαστική ισχύς κινητήρα KW |
0.1 | 0.2 |
|
Ονομαστική ροπή του κινητήρα N·m |
0.32 | 0.64 |
|
Ονομαστική ταχύτητα κινητήρα r/min |
3000 | 3000 |
|
Τυπική ονομαστική ώθηση κινητήρα kN |
0.45 | 0.65 |
|
Τυπική ονομαστική ταχύτητα κινητήρα mm/s |
200 | 200 |
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης mm |
±0,01/±0.02 | |
|
Μέγιστη αποτελεσματική διαδρομή mm |
500 | |
|
Μέγιστη ώθηση φορτίου kN |
0.65 | |
|
Μέγιστη ταχύτητα επέκτασης mm/s |
200 | |
|
Μαγνητικός διακόπτης |
ΑΛ-39DFL-02 |
2M Δύο τύποι καλωδίων χωρίς επαφή |
| ΑΛ-39DFBL-02 |
2M Δύο τύποι καλωδίων χωρίς επαφή |
|
4Εφαρμογές
Τομείς εφαρμογής Στρατιωτικός εξοπλισμός, πειραματικός και ψυχαγωγικός εξοπλισμός, μηχανήματα και εξοπλισμός τροφίμων και ιατρικού εξοπλισμού, καθώς και άλλοι εξοπλισμοί παραγωγής.
(1) Στρατιωτικός εξοπλισμός:ραντάρ, ανελκυστήρας πυραύλων, πλατφόρμα κλίσης τεθωρακισμένων οχημάτων, ειδικός εξοπλισμός και άλλα πολεμικά πλοία και αεροσκάφη,Πειραματική υποστήριξη ανύψωσης, ρυθμίσεις δράσης υψηλής και χαμηλής κατεύθυνσης του πυροβολικού του άρματος μάχης, την ώθηση καυσίμου πυραύλου, το άνοιγμα της πόρτας του φούρνου κλπ.
(2) Ειδικό εξοπλισμό: γραμμή παραγωγής βιομηχανικής αυτοματοποίησης, γραμμή συναρμολόγησης, μεταφορά υλικοτεχνικής μεταφοράς, πλατφόρμα ανύψωσης, έλεγχο εκτόξευσης, έλεγχο βαλβίδας, χειριστή συντεταγμένων,Μηχανολογικό εξοπλισμό CT μαχαίρι Kama, βιομηχανία τροφίμων και φαρμάκων, μηχανήματα CNC, μηχανή συσκευασίας βιομηχανίας, ηλεκτρονικός τύπος αυτοκινήτων, μηχανή περιτύλιξης κλωστοϋφαντουργικών συσκευών, ρύθμιση θέσης πριόντων, σφίξιμο, τρύπηση,τοποθέτηση.
(3) Πειραματικός εξοπλισμός: πλατφόρμα προσομοίωσης, δοκιμαστική βάση, μηχανή κυμάτων, εξοπλισμός δοκιμών κλπ.
Αυτός ο τύπος είναι ιδιαίτερα κατάλληλος για:
Σερβοπρέσο, γραμμή παραγωγής συναρμολόγησης κινητήρα και μπορείτε επίσης να αγοράσετε μαζί το λογισμικό μας για σερβοπρέσο.
5Γιατί να επιλέξεις εμάς;
1Συμπίεση της δομής και μικρές διαστάσεις.
2Υψηλή ακαμψία, χαμηλή αδράνεια και γρήγορη απόκριση.
3Υψηλή αξιοπιστία και μακρά διάρκεια ζωής.
4. εξοικονόμηση ενέργειας και λιγότερος θόρυβος.
5- Εύκολη συναρμολόγηση και χρήση, απλή συντήρηση.
6Ένα έτος εγγύηση ποιότητας, δια βίου συντήρηση.
