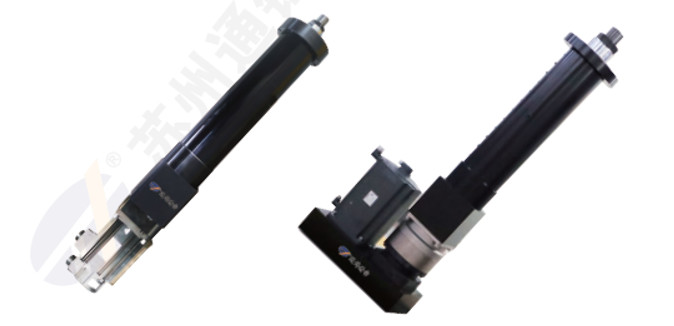

TJER380 Γραμμικός / αναδιπλούμενος ηλεκτρικός κύλινδρος ακριβείας

  • TJER380 Linear / Foldback Precision electric cylinder
  • TJER380 Linear / Foldback Precision electric cylinder
Τόπος καταγωγής Κίνα
Μάρκα TJ
Πιστοποίηση ISO9001:2015,CE
Αριθμό μοντέλου TJER380
Ποσότητα παραγγελίας min 1 τεμάχιο
Τιμή negotiable
Συσκευασία λεπτομέρειες Εξωτερική συσκευασία:καρτόνι ή μη ξύλινο κουτί, συσκευασία μαξιλαριού: αφρός EPE
Χρόνος παράδοσης 3-4 εβδομάδες
Όροι πληρωμής T/T, πληρωμή 30% εκ των προτέρων, 70% πριν από την παράδοση
Δυνατότητα προσφοράς 800 PC το μήνα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία TJER380 Υλικό Αλουμίνιο
Χρώμα πρότυπα: το μπλε ναυτικό &silvery, άλλα μπορεί να προσαρμοστεί Ταχύτητα έως 300 mm/s
Επαναληψιμότητα ±0,01 mm Εγκεφαλικό 50 ~ 3000 mm
δύναμη παραγωγής μέχρι 100KN τύπος σύνδεσης μηχανών γραμμικός/παράλληλος
εσωτερικό anti-rotation Με/χωρίς Στρογγυλομόλυβδος 10,20 mm
τύπος σύνδεσης φορτίων αρσενικό, θηλυκό, u-μπουλόνι, επικεφαλής άρθρωση σφαιρών και προσαρμοσμένος
Επισημαίνω

Ηλεκτρικός κύλινδρος γραμμικής ακριβείας

,

Φόλντμπακ Ηλεκτρικός κύλινδρος ακριβείας

,

Ηλεκτρικό σύστημα γραμμικής κίνησης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων



1.ΟΠραγματικήΠΑρχή





Ονομασία προϊόντος Σερβοηλεκτρικός κύλινδρος αριθμός μοντέλου TJER380
Κατασκευαστής TONGJIN PRECISION Χρώμα προϊόντος όπως φαίνεται
Τύπος προϊόντος Εγχειρίδιο/Αυτοματοποιημένο Αν πρέπει να προσαρμοστεί Προσαρμόσιμο

TJER380 Γραμμικός / αναδιπλούμενος ηλεκτρικός κύλινδρος ακριβείας 0

2Ορισμός μοντέλου προϊόντος







Παράδειγμα:TJER220 S800 Β R 05 Α Μ Γ 20 05 0 P11 Ο/Κ Α/Π



TJER220∆Αριθμός σειράς.


TJER160

TJER190

TJER220

TJER250

S800 ̇Αποτελεσματικό εγκεφαλικό



TJER160:50~1500mm

TJER190:50~2000mm

ΤJER220:50~2500mm

TJER250:50~3000mm

ΒΤύπος βίδες


Α: Στροφή Acme

Β: Στροφή μπάλας

Γ:Στροφή κυλίνδρου

R ∆Αντιστροφή


Ρ: Με

Τ: Χωρίς

05∆Στροφή μολύβδου
TJER160:10,20 mm

TJER190:10,20 mm

TJER220:10,20 mm

TJER250:10,20 mm

ΑΤύπος τοποθέτησης κινητήρα
Α:Παράθυρο

Β: Παράλληλα

Μ∆Τύπος τοποθέτησης κυλίνδρου



M1:Δύο πλευρικές τοποθεσίες

M2:Προσαρμογή με πλευρική στροφή

M3:Εγκατάσταση εμπρόσθιας φλάντζας

M4:Στήριξη πίσω φλάντζας

M5:Στήριξη οπίσθιας σχισμής

M6:Στήριξη πίσω άξονα

MX: Προσαρμοσμένο



Γ“ΑφορτίοΓΕναρμόνισηΤύπος



C1:Αρσενικό

C2:Γυναίκα

C3:U-bolt

C4:Χάντζελ της κεφαλής της μπάλας

CX: Προσαρμοσμένο

20∆Δύναμη



01100W

02200W

04400W

08:750W

101000W

202000W

30Δύο χιλιάδες W

05 ̇Ποσοστό μείωσης


03Τρία προς ένα.

05Πέντε προς ένα.

10Δέκα προς ένα.

20Είκοσι προς ένα.

2ΑριθμόςΟfΑμιμηθείτεSμάγισσες



(Η προεπιλογή είναι κανονικά ανοιχτός διακόπτης NPN)

Ο/Κ∆Περιορισμός διακόπτες



Ο:Κανονικά ανοιχτό

Γ: Κανονικά κοντά



Α/Π∆Τύπος αισθητήρα



N:NPN

P:PNP







Σημείωση:

1Για να εξασφαλιστεί η αποτελεσματική κίνηση, πρέπει να διατηρηθεί 5 mm χώρος στις δύο άκρες.

2Ο αισθητήρας δεν μπορούσε να τοποθετηθεί στην ίδια πλευρά του κινητήρα όταν ο κινητήρας είναι παράλληλος.

TJER380 Γραμμικός / αναδιπλούμενος ηλεκτρικός κύλινδρος ακριβείας 1





3Ηλεκτρική τροχιά κίνησης σεροκύλινδρου

Προδιαγραφές βίδες 16025



Τυποποιημένη ονομαστική ισχύς κινητήρα KW

 22



Ονομαστική ροπή του κινητήρα N·m

 140



Ονομαστική ταχύτητα κινητήρα r/min

 1500
Ποσοστό μείωσης 20



Τυπική ονομαστική ώθηση κινητήρα kN

 60



Τυπική ονομαστική ταχύτητα κινητήρα mm/s

 31



Ακριβότητα επαναλαμβανόμενης τοποθέτησης mm

 ±0,02/±0.03



Μέγιστη αποτελεσματική διαδρομή mm

 4800



Μέγιστη ώθηση φορτίου kN

 600



Μέγιστη ταχύτητα επέκτασης mm/s

 625



Διακόπτης εγγύτητας

Ε2Ε-X10D1-N-2M

Τύπος εκχύλισης καλωδίου NPN ανοικτό σε μηδενικό επίπεδο μήκος γραμμής 2M

E2E-X10D2-N-2M

Τύπος εκχύλισης καλωδίου PNP κανονικά κλειστό μήκος γραμμής 2M







4Εφαρμογές

Τομείς εφαρμογής Στρατιωτικός εξοπλισμός, πειραματικός και ψυχαγωγικός εξοπλισμός, μηχανήματα και εξοπλισμός τροφίμων και ιατρικού εξοπλισμού, καθώς και άλλοι εξοπλισμοί παραγωγής.





(1) Στρατιωτικός εξοπλισμός:ραντάρ, ανελκυστήρας πυραύλων, πλατφόρμα κλίσης τεθωρακισμένων οχημάτων, ειδικός εξοπλισμός και άλλα πολεμικά πλοία και αεροσκάφη,Πειραματική υποστήριξη ανύψωσης, ρυθμίσεις δράσης υψηλής και χαμηλής κατεύθυνσης του πυροβολικού του άρματος μάχης, την ώθηση καυσίμου πυραύλου, το άνοιγμα της πόρτας του φούρνου κλπ.



(2) Ειδικό εξοπλισμό: γραμμή παραγωγής βιομηχανικής αυτοματοποίησης, γραμμή συναρμολόγησης, μεταφορά υλικοτεχνικής μεταφοράς, πλατφόρμα ανύψωσης, έλεγχο εκτόξευσης, έλεγχο βαλβίδας, χειριστή συντεταγμένων,Μηχανολογικό εξοπλισμό CT μαχαίρι Kama, βιομηχανία τροφίμων και φαρμάκων, μηχανήματα CNC, μηχανή συσκευασίας βιομηχανίας, ηλεκτρονικός τύπος αυτοκινήτων, μηχανή περιτύλιξης κλωστοϋφαντουργικών συσκευών, ρύθμιση θέσης πριόντων, σφίξιμο, τρύπηση,τοποθέτηση.



(3) Πειραματικός εξοπλισμός: πλατφόρμα προσομοίωσης, δοκιμαστική βάση, μηχανή κυμάτων, εξοπλισμός δοκιμών κλπ.



Αυτός ο τύπος είναι ιδιαίτερα κατάλληλος για:

Σερβοπρέσο, γραμμή παραγωγής συναρμολόγησης κινητήρα και μπορείτε επίσης να αγοράσετε μαζί το λογισμικό μας για σερβοπρέσο.



5Γιατί να επιλέξεις εμάς;




1Συμπίεση της δομής και μικρές διαστάσεις.

2Υψηλή ακαμψία, χαμηλή αδράνεια και γρήγορη απόκριση.

3Υψηλή αξιοπιστία και μακρά διάρκεια ζωής.

4. εξοικονόμηση ενέργειας και λιγότερος θόρυβος.

5- Εύκολη συναρμολόγηση και χρήση, απλή συντήρηση.

6Ένα έτος εγγύηση ποιότητας, δια βίου συντήρηση.
